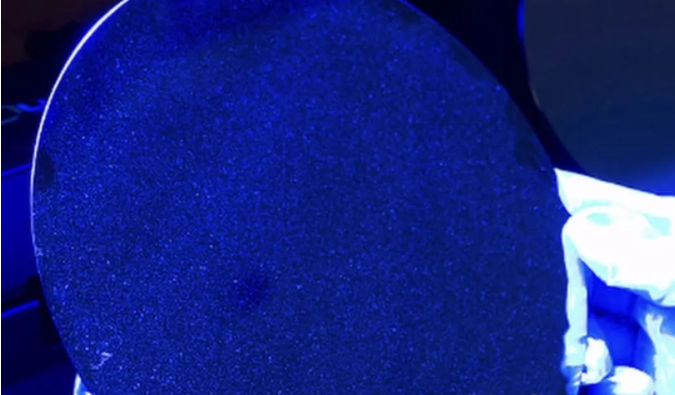

今天我們要聊聊芯片制造中的一個重要環節——清洗。你可能會想，芯片不是在無塵室里做的嗎？怎么還會有污染呢？其實，芯片制造過程中需要用到各種化學物質和機械操作，這些都會在晶圓表面留下雜質。

 如果不及時清洗，就會影響芯片的性能和品質。所以，在每個工序之后，都要對晶圓進行清洗。

  那么，清洗晶圓有什么方法呢？主要分為兩種：濕法清洗和干法清洗。濕法清洗就是用化學試劑和高純度水來溶解和沖走雜質；干法清洗就是用氣體或等離子體來氧化或揮發雜質。

  濕法清洗比較常用，但也有一些缺點，比如耗費大量的水和試劑、對環境有污染、難以清除深溝凹槽中的雜質等；干法清洗則相對更環保、更徹底、更適合高精度的芯片制造。

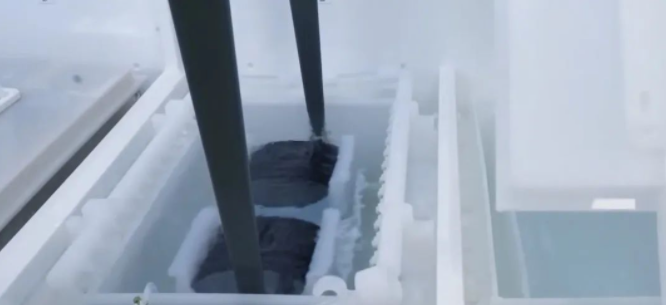

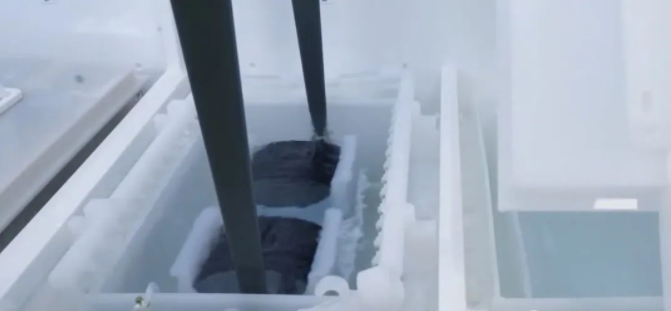

（槽式清洗）

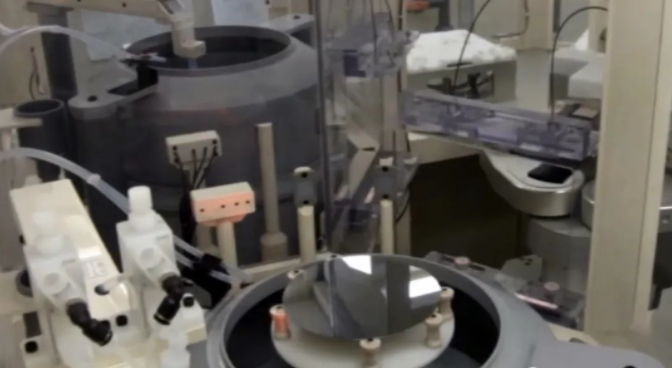

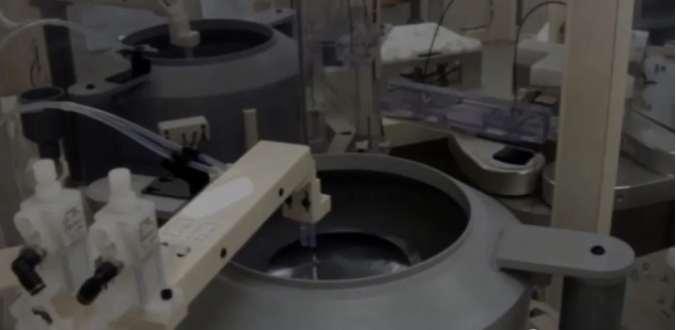

（單片式清洗）

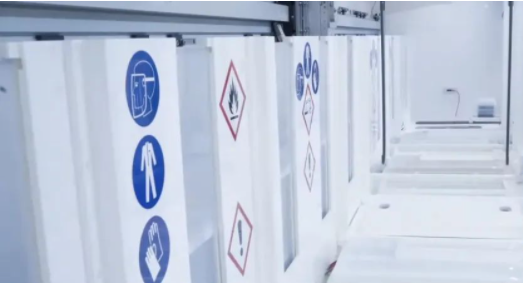

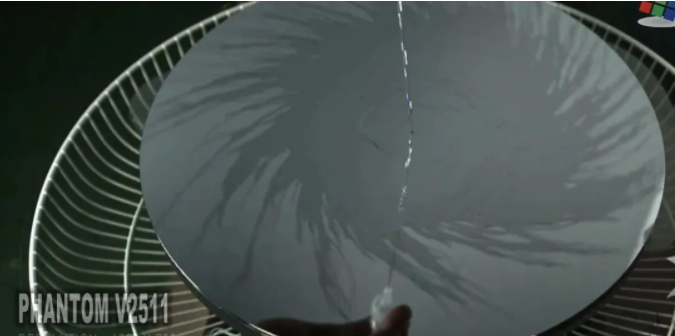

  不同的清洗方法也需要不同的設備。濕法清洗的設備主要有槽式、單片式和組合式三種；干法清洗的設備則主要是反應式設備。槽式設備就是把晶圓浸泡在液槽里進行反應；單片式設備就是把每片晶圓單獨噴淋或旋轉進行反應；組合式設備就是把兩種方式結合起來使用；反應式設備就是把氣體或等離子體送入密閉的機腔里進行反應。

  這些方法各有優缺點，比如槽式設備成本低、產能高、但精度差；單片式設備精度高、范圍廣、但效率低；組合式設備精度高、效率高、但成本高；反應式設備殘留少、環保好、但占比低。

  芯片制造中的每一步都不能忽視清洗工序，因?yàn)樗苯雨P(guān)系到芯片的性能和品質。隨著技術進步和市場需求變化，未來可能會出現更多新穎有效的清洗方法和設備。


  我國在半導體清洗方面國產華還不錯，屬于正在突破的過程中，最新的清洗技術和設備以及突破12nm，正在向這7nm出發。相信中國半導體之中會突破美國的封鎖！
