突破SoC的性能瓶頸！

SoC 不斷增加處理核心，但它們不太可能得到充分利用，因為真正的瓶頸沒有得到解決。

SoC 需要處理的數據量激增正在拖累性能，雖然處理器本身可以處理這些涌入的數據，但內存和通信帶寬正在緊張?，F(xiàn)在的問題是可以做些什么。

內存和 CPU 帶寬之間的差距——所謂的內存墻——有據可查，絕對不是一個新問題。但它并沒有消失。事實上，情況還在繼續惡化。

早在 2016 年，德克薩斯高級計算中心的研究科學家 John McCalpin 發表了一次演講，他在演講中研究了高性能計算 (HPC) 的內存帶寬和系統資源之間的平衡。他分析了當時排名前 500 的機器，并剖析了它們的核心性能、內存帶寬、內存延遲、互連帶寬和互連延遲。他的分析表明，每個插槽的峰值 FLOPS 每年增加 50% 到 60%，而內存帶寬每年僅增加約 23%。此外，內存延遲以每年約 4% 的速度下降，而互連帶寬和延遲每年增加約 20%。這些表明數據移動方面存在持續且不斷擴大的不平衡。

這意味著如果我們是流式數據，每次內存?zhèn)鬏敾ㄙM的時間相當于 100 次浮點算術運算。在內存延遲的情況下，您無法預取并且錯過了緩存，您已經失去了進行 4,000 多次浮點運算的機會。

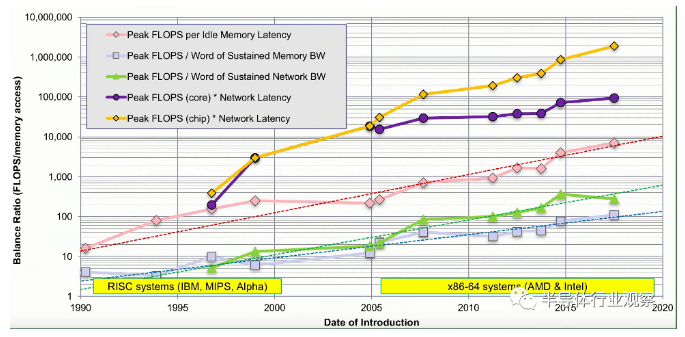

                                                                 圖 1：系統性能要素的不平衡。資料來源：德克薩斯大學奧斯汀分校 TACC 的 John McCalpin

一個設計良好的系統是平衡的?！叭绻袃煞N解決方案，其中一種可以更有效地使用晶體管，那么每美元的吞吐量和每瓦特的吞吐量就會更高，而這正是大多數人想要的，”Flex Logix 首席執行官杰夫泰特說?！昂茈y交付獲得高利用率的架構，但您可以獲得的利用率越高越好。晶體管仍然不是免費的?！?/p>

其他人同意。Achronix產品營銷總監 Bill Jenkins 說：“在查看系統性能時，事情要么受計算限制，要么受內存限制，要么受 I/O 限制?！?“隨著計算速度的加快，您需要更加重視更快的內存來跟上計算的步伐，并且還需要更高帶寬的接口來將數據傳入和傳出設備?！?/p>

但業界對加工性能著迷?！坝嬎銌卧哪芰Γ瑹o論它是什么，都很重要，但它們通常不是實際系統速度的限制因素，” Synopsys研究員 Rob Aitken 說?！跋到y(tǒng)速度取決于工作負載，它取決于數據從某個地方獲取、以某種方式進行處理并發送到使用它的任何地方的速度有多快，并受到沿途一切事物的各種限制?！?/p>

這意味著不可能構建一個對所有任務都最優的系統。關鍵是要確保它是平衡的，并且在任何區域都沒有過度配置。

移動數據

移動數據的成本肯定會影響系統性能，但它也與功耗有關，因為移動數據所消耗的功率比對其執行計算要多幾個數量級。完成一個任務，一般意味著數據通過外部接口進入內存，從內存到CPU，中間結果在內存和CPU之間來回跳動，最后通過外部接口推回。

“無論你的計算速度有多快，或者你的內存陣列有多大，最終決定你的芯片和系統性能的是連接兩者的總線帶寬，”模擬技術首席產品經理 Pradeep Thiagarajan 說。以及西門子 EDA的混合信號 IC 驗證解決方案?！斑@就是你遇到的最大瓶頸。它不僅僅是一輛公共汽車。它基本上是您的收發器、SerDes 鏈路，它為需要解決的問題帶來了一個完全不同的維度。”

有效內存帶寬的最大進步之一是緩存的采用。這有效地使內存更接近處理器，并減少延遲，假設大多數內存訪問來自此內存而不是主內存。但是，緩存性能一直在下降，這是延遲增加的主要原因之一（如上圖 1 所示）。即使 HBM 的引入也未能扭轉這一趨勢，因為處理器性能增長如此迅速，主要是通過快速增加的內核數量。McCalpin 說延遲的下降是因為緩存變得越來越復雜，尤其是當更多的內核保持一致時，并且多級緩存中的查找被序列化以節省功率。

另一種選擇是將計算移動到更靠近內存的位置?！皟却嬗嬎銜r代才剛剛開始，”Cadence 產品營銷組總監 Marc Greenberg說的 IP 組。“我看到這可能發生的三種方式。通常，由于 DRAM 制造的經濟性，我們在 DRAM 芯片上看不到很多復雜的邏輯。我們可能會看到少量非常具體的功能被添加到這些模具中——例如，累加或乘法累加功能，這在許多 DSP 和 AI 算法中很常見。第二種可能是像 CXL.mem 這樣的技術，在這種技術中，將計算功能添加到控制內存陣列的邏輯芯片是非?？尚械摹募夹g上講，這是在內存附近處理，而不是在內存中處理。第三個介于兩者之間。對于像 HBM 這樣的某些堆疊式存儲器，通常有一個邏輯芯片與 DRAM 共同封裝在同一堆棧中，而該邏輯芯片是面向 CPU 的總線與 DRAM 設備之間的接口。

HBM 的成功無疑幫助普及了 chiplet 的概念，在這種情況下，受到光罩限制或產量限制的芯片現在可以在多個 chiplet 上制造并集成到一個封裝中。然而，這現在需要 die-to-die 連接解決方案，這些連接解決方案可能比單個 die 上的連接解決方案慢。西門子 EDA 產品經理 Sumit Vishwakarma 表示：“當公司將芯片拆分成多個同質裸片時，您希望從拆分芯片進行相同的操作，而不會降低性能或精度?！?“你要確保兩者之間的延遲幾乎為零。”

實際上，這些小芯片是在系統環境中設計的，反之亦然。“這不僅僅是存儲器或控制器的設計，”是德科技副總裁兼 PathWave 軟件解決方案總經理 Niels Faché 說?！胺庋b中的 IC 設計會引入其自身的寄生效應。因此，您必須查看實用程序和阻抗水平的潛在變化。你真的需要將其視為一個系統，查看眼圖，了解如何根據系統的運行條件對其進行優化?！?/p>

為此，設計團隊正在考慮將一些以前存在于包外的功能引入包中，從而顯著增加帶寬并減少延遲?！案鶕碓春徒邮辗?，這些目的決定了接口和協議，”西門子的 Thiagaraja 說?！坝嬎愕接嬎銓⑹且换厥?。對于計算到內存，相同的接口將大不相同。它可能與計算到 I/O 有很大不同。我們現在看到在同一個包中的 HBM 堆棧，它們也需要接口。您有這么多協議——USB、SATA、PCIe、CXL、DDR、HMC、AXUI、MIPI——這個列表還在繼續。由于要求，正在創建更新的協議，并且需要為這些芯片到芯片的連接提供新的接收器?！?/p>

多管芯系統的一大優勢是可用的連接數量變得更大?！皬?I/O 的角度來看，我們曾經有 1,024 位總線，然后我們轉向了串行接口，”Jenkins 說?！暗罱l(fā)生的事情是那些串行接口現在變成了并行接口，例如 x32 PCIe，它由 32 通道的超高速串行連接組成。”

并行化也擴展到多核系統。Codasip高級技術營銷總監 Roddy Urquhart 表示：“四核系統運行類似操作系統，一些操作可以并行化，而其他操作本質上是順序的?！? “這就是阿姆達爾定律適用的地方。然后，還有其他新興挑戰，例如 AI/ML，您可以在其中利用數據并行性，并且通過使用該數據并行性，您可以開發非常專業的架構來處理非常具體的問題。嵌入式設備也有一些機會。我們一直在使用相當傳統的三級流水線、32 位 RISC-V 內核進行一些研究，使用谷歌的 TensorFlow Lite for Microcontrollers 進行量化，然后創建自定義 RISC-V 指令以使用非常有限的計算資源加速神經網絡. 現在，這在 IoT 的邊緣會很好地工作，在那里你可能需要進行簡單的傳感或簡單的視頻處理。但是對于增強現實或自動駕駛之類的東西，您要處理的視頻數據量要大得多。

這對處理方面有很大幫助，但這只是解決方案的一部分。McCalpin 表示，重點是讓 DRAM 更大，而不是讓它們更快。DRAM 周期時間在過去 20 年中基本保持不變，性能的所有改進都來自突發發送更大的數據塊。如果通過 HBM 可以使用更多的通信通道，這可能會使內存周期時間成為瓶頸。

工作負載

如前所述，系統性能取決于工作負載。不可能針對所有事情優化通用機器?！芭宄@種平衡迫使人們重新思考人們如何處理這個問題，”艾特肯說。“根據你是誰和你在做什么，解決‘我有一個我理解的非常具體的工作負載，并且我對自己的計算世界有足夠的控制’的問題的解決方案是我實際上可以設計一些東西它是為優化我的工作量或類似我的工作量的工作量而定制的，無論我想做什么，它都會從中受益?！?/p>

即使像 AI 這樣的任務也代表不同的工作負載?！叭绻憧慈斯ぶ悄?，它有兩個方面，”西門子的 Vishwakarma 說?！耙粋€是訓練，在訓練中你需要不斷地訪問記憶，因為重量就在那里。你不斷地改變權重，因為你在訓練模型。在那里，溝通是關鍵。然而，如果你看推理，模型已經訓練好了，你所要做的就是 MAC 操作。你沒有改變權重。重量是固定的?！?/p>

Aitken 說，創造正確的平衡需要一種共同設計的方法?！拔医鉀Q這個問題的方式，以及我將算法分配到各個組件的方式，是解決問題的理想方式嗎？一旦確定這是我想要的通用算法結構，您就可以將其映射到一些具有預定義計算能力、預定義帶寬等的對象上。如果我決定我需要一個自定義處理對象，我可以將它們放在一起。這些都是問題的要素。這個領域有很多機會，隨著越來越多的人想嘗試這個東西，這一點會變得很明顯?！?/p>

即使在硬件領域內，也需要進行大量協同設計?！坝幸粋€架構階段，您可以在其中評估多管芯的各種場景，”Thiagaraja 說?！凹軜嫀煹闹饕P注點實際上是芯片內以及芯片外的吞吐量和帶寬。另一方面，您的物理設計團隊必須找出管芯的最佳尺寸。由于產量和功率，它不能太大。它不能太小，因為這樣您就必須在每個芯片中處理更少量的計算。他們是從權力和面積的角度來看的。然后你就有了設計團隊，他們必須為他們構建接口和協議。

計算范式

對于某些問題，使用傳統軟件本身可能導致解決方案效率低下。這發生在從單核到多核的過渡以及 GPGPU 的采用期間。業界正在等待它發生在新一代 AI 硬件上。

“GPU 有一個實現點，它是一個大規模并行計算對象，可以做各種事情，而不僅僅是渲染形狀，”Aitken 說?！昂芏嗳硕荚谂ρ芯窟@些類型的架構在未來會是什么樣子。對于 AI，在采用 TensorFlow 或你擁有的東西與“我能想出一些新方法、一種新架構來處理更好地解決類似問題的替代方法嗎？”之間存在緊張關系。對此有很多猜測。有很多人在嘗試，但我不知道有沒有人達到可以用它做 GPGPU 的水平，并說這是從現在開始的前進方向。如果他們這樣做會很酷。”

并且有一些非常具體的硬件步驟可以應用于 AI 以完全克服內存?zhèn)鬏攩栴}。Vishwakarma 說：“模擬計算有不同的方法來看待同一個問題，但從不同的角度來看?！?“如果你想做一個數字加法器，一個加法器大約需要七八個門。每個門可能有四五個晶體管。只需將兩個數字相加，您就會看到大約 50 個晶體管。但是如果你采用模擬方法，你基本上連接了兩根電線。這是最新的。對于具有此 MAC 運算（乘法和累加）的推理，您可以使用模擬計算并將權重存儲在閃存中。在這里，您采用了不同的方法來進行整體計算?！?/p>

“幾十年來，我一直是這項技術的忠實擁護者，”Cadence 的格林伯格說?！?然而，當它即將起飛時，它似乎總是被數字領域的進步所取代。也許有一天我們會把模擬計算視為一種‘超越摩爾定律’的技術，但我們還沒有完全達到模擬戰勝數字領域的地步?！?/p>

模擬領域的幾家有前途的初創公司都失敗了。當難以比較時，很難銷售一個全新的概念。Lightelligence 工程副總裁 Maurice Steinman 表示：“計算能力通常是通過數據中心架構師用作評估供應商解決方案的方法的基準測試來看待的?！?“基準測試結果通常表示為原始性能，或根據‘其他重要因素’的性能，例如成本、面積或能源——基本上是完成了多少工作以及成本是多少?！?/p>

業界似乎對原始處理器性能視而不見。“CPU 本身具有一定水平的原始計算能力——基本上，這東西的單線程性能是多少，”Aitken 說?！氨M管這不是全部指標，但它仍然是衡量系統能力的有用指標。然后還有更廣泛的指標，例如每瓦操作數。這是衡量系統整體效率的關鍵指標。擺脫對加速器上每瓦原始 TOP 的迷戀是一項挑戰，但它是在什么上運行的，以及必要的數據是如何到達那里的？那需要多少瓦？這留給用戶作為練習?！?/p>

結論

添加更多或更快的處理內核固然很好，但除非您能讓它們保持忙碌，否則您就是在浪費時間、金錢和電力。你能讓他們忙碌的可能性正在降低。具有正確的內存?zhèn)鬏斉c計算比率的算法數量正在減少。

隨著 DRAM 遷移到封裝中，我們可以預期潛在帶寬將持續增加，人們越來越擔心 DRAM 性能在過去 20 年中沒有增加。如果DRAM制造商不能解決這個問題，那么行業將不得不自己解決這個問題。
