谷歌的開源PDK計劃，推進到90nm
時間: 2022-08-09瀏覽次數：360
據路透社報道，美國芯片制造商 SkyWater Technology Inc 和 Alphabet Inc的Google Public Sector 周四宣布，他們正在擴展一個開源平臺，以設計可在 SkyWater 明尼蘇達工廠生產的芯片。
SkyWater 表示，美國國防部正在為該平臺的開發提供 1500 萬美元的資金。
SkyWater 首席執行官 Thomas Sonderman 表示：“美國政府投資這項計劃的一個原因是，他們可以從中獲取大量開發成果。”
報道指出，芯片設計和制造是一個非常昂貴的過程。不僅被稱為電子設計自動化 (EDA) 的芯片設計軟件的許可費用昂貴，而且在制造設施中制造第一批測試芯片可能要花費數萬美元。
“我們希望此次合作能夠解決芯片設計和生產的真正歷史限制，無論是對于國防還是商業市場，因為研究人員可以獲得更好的可訪問性，開發人員可以更快、更坦誠地進行探索。降低成本，”谷歌公共部門首席執行官 Will Grannis 說。
Grannis說，谷歌公共部門是谷歌有限責任公司的營利性子公司，于 6 月成立，以更好地與政府和教育機構合作。他說，芯片設計平臺將由谷歌提供支持，并在谷歌的云上運行。
這是谷歌和 SkyWater 合作的第二個芯片設計平臺項目。第一個是可以在 SkyWater 的 130 納米工藝上制造的芯片平臺。最新的一個是用于在 SkyWater 的 90 納米工藝上生產芯片。
Sonderman 表示，該平臺適用于智能家居產品等經常使用的模數混合信號芯片。他說，這種芯片可以利用更大的晶體管，例如 90 納米，以降低生產成本。
由谷歌資助的開源PDK項目，
在Skywater跨出重要一步
SkyWater Technology和Efabless今天宣布了一系列由Google贊助的開源多項目晶圓（MPW）shuttles的首個流片，該shuttles由Efabless管理，由SkyWater制造。因為他們在這種伙伴關系中選擇了開源設計，為此設計者無需花錢就可以將其制作出來。設計提交流程開放了30天，在最初的兩周內下載了1700次，并用光了所有40個可用位置。預計下一次MPW將從2021年中開始，在這此shuttles中將提供更多設計。這些設計利用了SkyWater的130nm開放式工藝設計套件，該套件已公開提供。該應用說明了將開放源代碼應用于IC設計的所有級別以改善對資源的訪問的潛力，例如設計工具，IP和代工廠工藝設計套件（PDK），這些資源可以由大量具有專門技能的個人共享。為了促進社區的廣泛參與，Efabless開發了Caravel，這是一種基于RISC-V的片上系統，其中包括支持用戶設計并充當標準測試工具的所有內務處理功能。這進一步減少了設計、原型制作和驗證的障礙。每個項目所有者將獲得四個開發板及其設計，以及用于其他用途的其他部件。據了解，這個MPW的shuttles開放計劃吸引了來自學術界和商業組織的設計師。其中大約60％的項目設計是由軟件，F(xiàn)PGA和硬件開發人員（非IC專家）提交的，這表明將IC設計交到用戶手中會產生巨大的尚未開發的潛在興趣。通過啟用開源設計，該項目還說明了可以生成的設計的多樣性和創造性。提交的設計示例包括：OpenPOWER SoC、5個RISC-V SoC、加密貨幣ASIC、機器人應用處理器、業余衛星無線電收發器以及模擬/射頻和4個eFPGA。所有開放源代碼設計人員都將可以使用SkyWater的130 nm混合信號工藝（SKY130）來訪問生成的IP。設計人員將能夠利用Efabless平臺對這些設計，這些設計的派生產品以及將開源設計與傳統提供商的專有IP結合起來的新設計進行原型設計。SkyWater的SKY130工藝是一個混合信號CMOS技術，提供了許多通?？蛇x功能作為標準功能，當中包括局部互連，SONOS非易失性存儲器和MIM電容器等。這為設計人員提供了廣泛的設計選擇靈活性。斯坦福大學，加州大學伯克利分校，普渡大學和開羅美國大學等幾所大學的教授已將SKY130工藝用作學術項目的基礎技術。SkyWater技術開發和設計支持執行副總裁John Kent表示：“借助設計工具和開源設計IP，來自世界各地的工程師正在協作并創建新內容，同時以革命性的方式訪問設計和制造資源。工程師正在不斷完善和增加知識體系中的內容。這既是行業首創，也是設計支持方面邁出的重要一步?！?/span>Efabless首席技術官兼聯合創始人Mohamed Kassem說：“我們看到了近1100名社區成員的積極參與?！?“在第一個MPW上，該項目使數十名新設計人員獲得了能力，并使他們能夠?qū)⑺麄兊南敕◣У焦杵?。這是通過專注于他們的新設計而實現的，這些新設計后來被集成到我們的標準線束SoC Caravel中。我們剛剛發布了第一條shuttles，我們期待硅驗證?！?/span>谷歌聯合晶圓廠開源PDK，芯片設計新革命來了！
近日，Google和SkyWater合作發布生產開發套件PDK，這是同類產品中的第一個開放源代碼處理工具，使用此PDK，你可以在130nm節點的SkyWater晶圓廠生產芯片。盡管它是為較舊的130 nm節點設計的，但由于是史無前例的，所以說這是一項巨大的成就。人人都可以免費造芯，芯片設計的新革命來了！
回顧過去20多年，摩爾定律一直在持續奮勇前行。取得這一成就的一個重要原因是晶圓代工廠不僅能夠持續創新硅工藝，而且能夠以最小的失敗風險實現創新。那么，風險降低的主要原因是什么呢？答案就是工藝設計套件(PDK)。從英特爾，三星和臺積電開始，它們都具有用于其硅制造的特定PDK，并且包含其節點的所有規范。據Mentor對工藝設計套件的白皮書中寫道，20世紀80年代，半導體界發生了巨大的變化，無晶圓廠和以臺積電為代表的純晶圓廠開始誕生。純晶圓代工廠的出現，使得進入半導體行業的成本和風險不再令人望而卻步，也因此，無數的無晶圓廠設計公司紛紛加入市場。無晶圓廠模式在維持摩爾定律的長壽命中發揮了巨大作用。要知道，在獨立晶圓代工廠變得可行之前，所有 IC 設計都與內部可用的制造工藝緊密相連。但是器件模型和仿真電路模擬器 (SPICE) 的出現，使得業界可以使用已預表征的元器件，這些元器件可以在更合理的時間內作為一個系統一起仿真。正是這種看似微不足道的轉變，使得器件制造和表征與設計流程相分離成為可能，進而使業界真正能夠創建基于更多元器件的復雜設計。制造不再需要在內部進行。設計人員可以利用已充分表征且已知可由外部晶圓代工廠制造的器件來快速輕松地給設計添加更多功能。與摩爾的預測行為保持同步的競賽就此揭幕，無晶圓廠革命由此開始！但是僅預先表征還不夠，僅知道每個器件可以制造，并不意味著它們可以通過任何方式連接起來并且仍能作為一個整體加以制造。光刻效應、化學機械研磨 (CMP)、粒子污染、工藝缺陷等制造問題，也會影響最終良率和性能。因此純晶圓代工廠必須找到一種辦法來讓設計人員放心，相信其充分設計的系統確實會以可接受（且有利可圖）的良率制造出來。所以，后來的解決方案是引入設計規則和設計規則檢查 (DRC)，設計規則定義了特定晶圓代工廠的具體工藝的制造要求。設計規則檢查則用于確認設計滿足所繪制幾何形狀的最小制造約束，并且?guī)椭脩舸_定哪些圖層表示哪些掩模以及相關的制造步驟（通過層映射）。電子設計自動化(EDA)工具的開發使設計人員能夠運行軟件來自動掃描版圖，找出違反設計規則的配置。預先表征的器件模型和DRC這兩個要素的組合成為無晶圓設計的初始最低要求，也是我們現在所稱 PDK 的開端。隨著時間推移PDK 已有很大發展，再與EDA基礎架構相結合后，其能盡可能實現面向先進工藝節點的片上系統 (SoC) 設計的安全性和簡易性。但是，我們?nèi)匀徊粩嗦牭侥柖蓡淑娗庙懙牧餮?，而設計人員對此也頗為擔心。但到目前為止，我們?nèi)栽谄届o地沿著摩爾定律的道路前進，至少到 3 nm 的路徑是清晰的。原因何在？簡單來說，是因為這些新工藝都會帶有 PDK，而使用替代方案仍然需要承擔極大的風險。所以PDK在不同設計團隊與制造商之間架起了橋梁，推動技術向前發展。可見PDK對芯片設計的重要性。

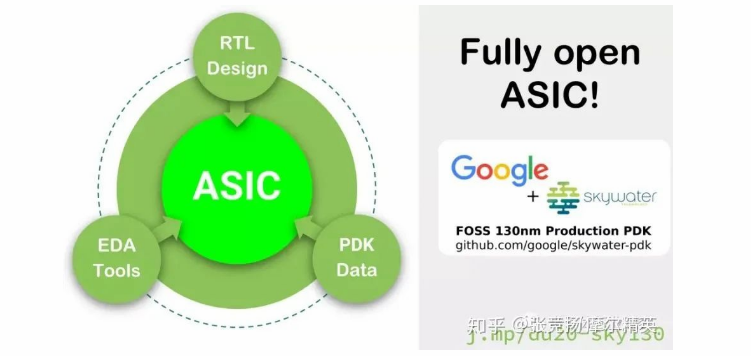

SkyWater開源PDK是Google和SkyWater Technology Foundry之間的合作，提供了一個完全開源的流程設計套件和相關資源，可用于在SkyWater的工廠中創建可制造的設計。

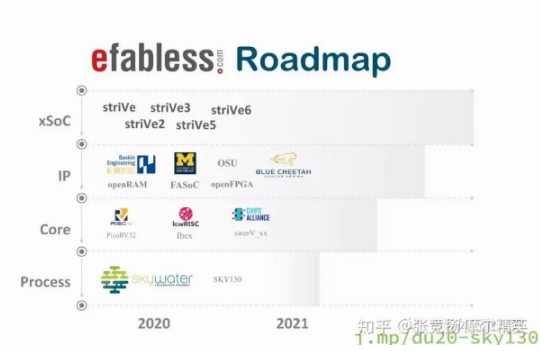

SkyWater開源PDK包含有關將設計套件與多種工具和設計流程一起使用以實現多種不同類型的ASIC創建的全面文檔。這包括帶有開源RAM，F(xiàn)PGA，PicoRV32和lowRISC ibex RISC-V內核等的striVe系列完整ASIC參考設計。

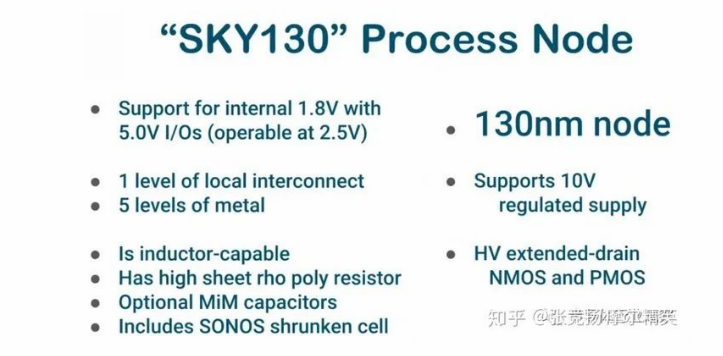

SkyWater開源PDK主要包含：有關在SKY130過程節點上創建可制造設備所需的設計規則的全面文檔。用于多個開源和專有設計流程的EDA工具支持文件。用于創建模擬設計的原始單元庫和模型。涵蓋一系列不同用例的多個標準數字單元庫。使用PDK的多個文檔示例。SKY130是一種成熟的180nm-130nm混合技術，最初由賽普拉斯半導體內部開發，然后被拆分為SkyWater Technology，并為一般工業所用。SkyWater和Google的本次合作將使所有人都可以使用這項技術！截至2020年5月，該存儲庫的目標是SKY130流程節點。如果SKY130過程節點發布成功，那么將來會有更多更先進的技術節點可用。SKY130過程節點技術堆棧包括：支持帶有5.0VI / O的內部1.8V（可在2.5V下運行），1級本地互連，5級金屬，具有電感能力，具有較高的片狀rho多晶硅電阻器，可選的MiM電容器，包括SONOS縮小的電池，支持10V穩壓電源，高壓漏極擴展NMOS和PMOS。
所述SKY130工藝節點具有是一個極其靈活的產品，其中包括許多通?？蛇x特征作為標準（特征如局部互連，SONOS功能，MIM電容器和更多）。這為設計人員提供了廣泛的設計選擇靈活性。如果您的需求超出了SKY130工藝節點中的標準功能，SkyWater還可以實現工藝定制化，包括添加Nb，Ge，V2O5，碳納米管等特殊材料。Google和SkyWater一直在探索SkyWater開源PDK和SKY130過程節點中包含的新選項，從而為傳統設計問題提供新的創新解決方案。那么130nm主要應用在哪些領域？130nm工藝節點的典型用法是，首先圍繞2001-2002時間幀商業化并且現在主要在研究，小微控制器開發的區域中使用，和混合信號嵌入式設計如的IoT設備。已經創建了一個位于< j.mp/si130nm >的有效的Google文檔，以便于從研究人員，商業實體和其他團隊使用相似大小的過程節點所做的工作中獲得啟發。由于制造工藝和材料的變化存在很大的限制和可能性，因此，所以不要假設130nm靈感文件中發現的精確結果可以在SKY130工藝節點上完全復制，這一點很重要。Google和SkyWater目前將當前內容視為實驗性預覽 / alpha版本。盡管已使用SKY130工藝節點和派生此開源版本的PDK來創建許多已在商業上成功大量生產的設計，但目前不打算將開源PDK用于生產設置。它應該可用于進行測試芯片和初始設計驗證（但這不能保證）。Google，SkyWater和其合作伙伴目前正在進行內部驗證和測試設計，包括芯片驗證或發布的數據，并計劃發布這些結果。像許多開源項目一樣，有多種方法可以獲得SkyWater開源PDK的支持。SkyWater創建了一個市場合作伙伴生態系統，能夠提供從設計到后端封裝和測試的支持。但是，Google并不提供使用SkyWater Open Source PDK的外部支持，而是按“原樣”分發此存儲庫，沒有任何明示或暗示的保證或條件。
過去，你想制造一款芯片要必須從芯片晶圓廠獲得過程設計套件（PDK），并且必須有足夠的錢來實際支付制造費用。谷歌此次和SkyWater的開源PDK，這將使設計人員可以在開放平臺上生產硅。但是也有幾點要求，首先是芯片設計必須是公開的并且是開源的：你將通過向相關的Git存儲庫發送URL來提交您的作品。另一個是制程節點將為130nm。每個人都可以從生產線上獲得約100個組件，模具面積為10mm 2。該項目由Google軟件工程師Tim Ansell領導，他自2008年以來一直在公司工作。到2020年7月上旬，谷歌將收集芯片生產的應用程序。2020年11月將開始第一批芯片的直接批量生產，谷歌將為每個設計提供多達100個IC的完全免費的芯片制造運行。該項目的第二階段計劃于2021年開始，到那時可以提供更多的成本。SkyWater PDK旨在使公司更容易進入半導體行業。
SkyWater在微電子行業有著悠久的歷史。SkyWater設施最初是由明尼蘇達州的Control Data Corporation(CDC)在20世紀80年代建立的。CDC晶圓廠廠于1991年被Cypress半導體公司收購。在賽普拉斯時代，該工廠進行了多次擴建和升級，直到2000年代末都遵循摩爾定律，并以其在美國的生產設施而聞名，與亞洲的晶圓廠競爭。2017年，在明尼蘇達州Oxbow Industries的私人股本支持下，SkyWater從Cypress剝離。SkyWater是一家總部位于美國且擁有美國國防部（DoD）認證的Trusted Foundry的獨資公司。通過其Technology Foundry模型，SkyWater提供定制設計和開發服務，設計IP以及用于集成電路和微設備的批量生產。該公司世界一流的運營和獨特的處理能力可實現混合信號CMOS，電源，抗輻射和ROIC解決方案。SkyWater的創新工程服務可促進超導和3D IC以及碳納米管，光子和MEMS器件的開發。SkyWater為航空航天和國防，汽車，云與計算，消費，工業，物聯網和醫療等不斷增長的市場的客戶提供服務。
