知名分析機構集邦咨詢昨天表示，英特爾計劃將 Meteor Lake 的tGPU芯片組外包給臺積電制造。按照計劃，他們的最初量產計劃在 2H22 進行，但后來由于產品設計和工藝驗證問題推遲到 1H23。近日，該產品的量產計劃因故再次推遲至2023年底，幾乎完全取消了原定于2023年預定的3nm產能，僅剩下少量晶圓投入用于工程驗證。

按照集邦的說法，此次事件對臺積電的擴產計劃造成了影響很大，導致蘋果成為2H22至2023年初第一波3nm制程客戶中唯一一家，產品包括M系列芯片和A17 Bionic。有鑒于此，臺積電決定放慢擴產進度，以確保產能不會過度閑置，導致巨大的成本攤銷壓力。除了正式通知設備供應商公司有意調整2023年設備訂單外，由于3nm擴產成本高昂，集邦咨詢預計此舉還將影響臺積電2023年CapEx計劃的部分內容。因此，臺積電 2023 年的資本支出規?？赡艿陀?2022 年。

值得一提的是，雖然英特爾大幅調整2023年外包計劃，導致臺積電推遲2023年擴產計劃，但放眼AMD、聯發科、高通等其他先進制程客戶，這些公司都陸續計劃到2024年量產其3nm產品2024 年。同時，蘋果 2024 年新款 iPhone 有望全面采用 3nm 處理器。上述客戶的引入，將為臺積電2024年的3nm產能利用率和營收表現注入動力。

根據臺積電技術論壇資料，位于南科Fab 18廠區的P5～P9廠等共5座12吋廠興建計劃已啟動，他們將成為公司3納米的主要生產重鎮，而這次傳言變動，將會給臺積電帶來新的不確定性。

對于記者提問相關消息，臺積電回應指出：“臺積公司不評論個別客戶業務。公司產能擴充項目按照計劃進行?！绷硗猓{(diào)研機構以賽亞調研也指出，3/5nm等先進制程有八成左右是共用機臺，因此臺積電可以根據其他制程客戶的需求彈性調配。

在早前舉辦的技術研討會上，臺積電宣布的關鍵事項之一是其屬于其 N3（3 納米級）這些先進節點，它們將在未來幾年用于制造先進的 CPU、GPU 和 SoC .N3：未來三年的五個節點

隨著制造工藝變得越來越復雜，它們的尋路、研究和開發時間也變得越來越長，因此我們不再看到臺積電和其他代工廠每?jī)赡昃蜁?huì)出現一個全新的節點。在 N3 中，臺積電的新節點引入節奏將擴大到 2.5 年左右，而在 N2 中，它將延長到 3 年左右。

這意味著臺積電將需要提供 N3 的增強版本，以滿足其客戶的需求，這些客戶仍在尋求每瓦性能的改進以及晶體管密度每年左右的提升。臺積電及其客戶需要多個版本的 N3 的另一個原因是，代工廠的 N2 依賴于使用納米片實現的全新柵極環繞場效應晶體管 (GAA FET)，預計這將帶來更高的成本、新的設計方法、新 IP 和許多其他變化。雖然尖端芯片的開發人員將很快轉向 N2，但臺積電的許多普通客戶將在未來幾年堅持使用各種 N3 技術。

在其 2022 年臺積電技術研討會上，該代工廠談到了將在未來幾年推出的四種 N3 衍生制造工藝（總共五個 3 納米級節點）——N3E、N3P、N3S 和 N3X。這些 N3 變體旨在為超高性能應用提供改進的工藝窗口、更高的性能、增加的晶體管密度和增強的電壓。所有這些技術都將支持 FinFlex，這是 TSMC 的“秘密武器”功能，極大地增強了他們的設計靈活性，并允許芯片設計人員精確優化性能、功耗和成本。

*請注意，臺積電在 2020 年左右才開始分別發布針對模擬、邏輯和 SRAM 的晶體管密度增強。其中一些數字仍然反映了由 50% 邏輯、30% SRAM 和 20% 模擬組成的“混合”密度

臺積電的第一個 3 納米級節點稱為 N3，該節點有望在今年下半年開始大批量制造 (HVM)。實際芯片將于 2023 年初交付給客戶。該技術主要針對早期采用者（如Apple 等），他們可以投資于領先的設計，并從前沿節點提供的性能、功率和面積 (PPA) 中受益。但由于它是為特定類型的應用量身定制的，因此 N3 的工藝窗口相對較窄（產生確定結果的一系列參數），就良率而言，它可能并不適合所有應用。

這就是 N3E 發揮作用的時候。

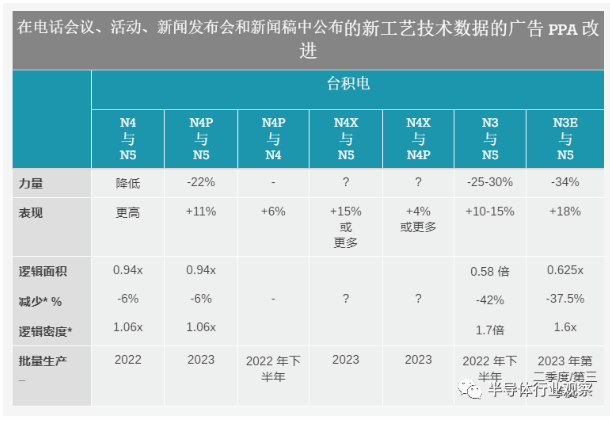

新技術提高了性能，降低了功耗，增加了工藝窗口，從而提高了良率。但權衡是該節點的邏輯密度略有降低。與 N5 相比，N3E 將提供 34% 的功耗降低（在相同的速度和復雜性下）或 18% 的性能提升（在相同的功率和復雜性下），并將邏輯晶體管密度提高 1.6 倍。

值得注意的是，根據臺積電的數據，N3E 將提供比 N4X更高的時鐘速度 （2023 年到期）。不過后者也將支持超高驅動電流和1.2V以上的電壓，在這一點上它將能夠提供無與倫比的性能，但功耗非常高。

總的來說，N3E 看起來是比 N3 更通用的節點，這就是為什么臺積電在這一點上擁有更多的“3nm 流片”，而不是在其類似的開發階段擁有 5nm 級節點也就不足為奇了.

使用 N3E 的芯片的風險生產將在未來幾周（即 2022 年第二季度或第三季度）開始，HVM 將在 2023 年中期開始（同樣，臺積電沒有透露我們是在談?wù)摰诙径冗€是第三季度）。因此，預計商業 N3E 芯片將在 2023 年底或 2024 年初上市。

N3 的改進并不止于 N3E。臺積電將在 2024 年左右的某個時間推出 N3P，這是其制造工藝的性能增強版本，以及 N3S，該節點的密度增強版本。不幸的是，臺積電目前沒有透露這些變體將提供哪些改進到基線 N3。事實上，此時臺積電在其路線圖的所有版本中甚至都沒有展示 N3S，因此嘗試猜測其特性確實不是一個好生意。

最后，對于那些無論功耗和成本都需要超高性能的客戶，臺積電將提供N3X，它本質上是N4X的意識形態接班人。同樣，臺積電沒有透露有關該節點的詳細信息，只是表示它將支持高驅動電流和電壓。我們可能會推測 N4X 可以使用背面供電，但由于我們談?wù)摰氖腔?FinFET 的節點，而臺積電只會在基于納米片的 N2 中實現背面供電軌，我們不確定情況是否如此。盡管如此，在電壓增加和性能增強方面，臺積電可能有許多優勢。

說到增強功能，我們絕對應該提到臺積電 N3 的秘訣：FinFlex 技術。簡而言之，F(xiàn)inFlex 允許芯片設計人員精確地定制他們的構建模塊，以實現更高的性能、更高的密度和更低的功耗。

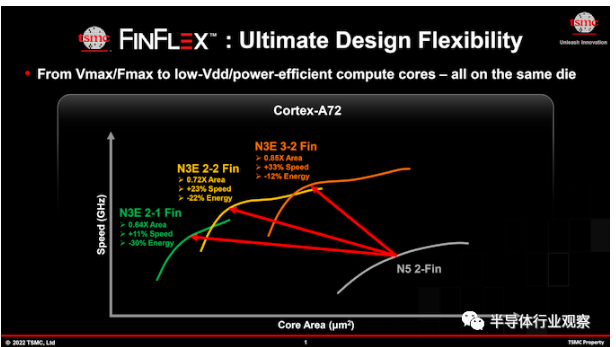

當使用基于 FinFET 的節點時，芯片設計人員可以在使用不同晶體管的不同庫之間進行選擇。當開發人員需要以性能為代價來最小化裸片尺寸并節省功耗時，他們會使用雙柵極單鰭 (2-1) FinFET（見圖）。但是，當他們需要在芯片尺寸和更高功率的權衡下最大限度地提高性能時，他們會使用三柵極雙鰭 (3-2) 晶體管。當開發人員需要平衡時，他們會選擇雙柵極雙鰭 (2-2) FinFET。

這是一個公平的權衡，但它并不適用于所有情況，尤其是當我們談?wù)撌褂帽痊F(xiàn)有技術更昂貴的 3 納米級節點時。

對于 N3，臺積電的 FinFlex 技術將允許芯片設計人員在一個模塊內混合和匹配不同類型的 FinFET，以精確定制性能、功耗和面積。對于像 CPU 內核這樣的復雜結構，這樣的優化提供了很多提高內核性能的機會，同時仍然優化了裸片尺寸。因此，我們渴望看到 SoC 設計人員將如何在即將到來的 N3 時代利用 FinFlex。

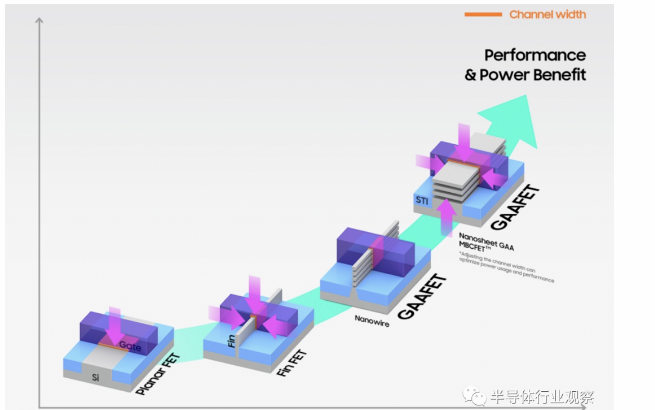

FinFlex 不能替代節點專業化（性能、密度、電壓），因?yàn)楣に嚰夹g(shù)比單一工藝技術中的庫或晶體管結構有更大的差異，但 FinFlex 看起來是優化性能、功率和成本的好方法臺積電的 N3 節點。最終，這項技術將使 FinFET 的靈活性更接近基于納米片的 GAAFET 的靈活性，后者將提供可調節的通道寬度，以獲得更高的性能或降低功耗。

與臺積電的 N7 和 N5 一樣，N3 將成為世界上最大的半導體對比度制造商的另一個持久節點系列。尤其是隨著臺積電在 2nm 階段轉向基于納米片的 GAAFET，3nm 系列將成為該公司“經典”前沿 FinFET 節點的最后一個系列，許多客戶將堅持使用幾年（或者更多）。

反過來，這也是臺積電為不同應用準備多個版本的 N3 以及 FinFlex 技術的原因，以便為芯片設計人員的設計提供一些額外的靈活性。

首批 N3 芯片將在未來幾個月內投入生產，并于 2023 年初上市。同時，臺積電在 2025 年推出 N2 工藝技術后，仍將繼續使用其 N3 節點生產半導體。

在臺積電3nm生產計劃有變的時候，三星則高歌猛進。在今年六月，三星表示，公司已經開始生產 3nm 芯片，在更節能的制造工藝上擊敗了競爭對手芯片制造商臺積電。

三星表示，與之前的 5nm 工藝相比，新制造工藝的能效提高了 45%，性能提高了 23%，表面積縮小了 16%。未來，它希望其第二代3nm工藝能夠分別降低50%和35%的功耗和35%的尺寸，并將性能提高30%。

該公告是三星努力與臺積電競爭的一個重要里程碑，臺積電主導著合同芯片生產市場，并且是蘋果 iPhone、iPad、MacBook 和 Mac 芯片的制造商。不過據彭博社報道稱，除非三星能夠證明其新 3nm 工藝的成本效益與市場領導者具有競爭力，否則三星不太可能搶占臺積電的市場份額。

三星表示，這些芯片最初將用于“高性能、低功耗計算”應用，但它計劃最終將它們用于移動設備。彭博社指出，這些芯片目前將在韓國生產，最初在其華城工廠生產，然后擴展到平澤。

雖然三星第一代芯片并沒有被大家看好。但根據報道，三星的第二代GAA芯片已經開始投入日程了。據外媒appuals報道，三星第二代3nm工藝將在2024年進行大規模出貨。在爆料者Sravan Kundojjala的推文中，他保證三星可能會以其第二代 3nm芯片吸引手機制造商的注意。

除了在工藝方面推進的同時，三星在制造方面也有了很大膽的目標。據報道，隨著美國國會準備批準 520億美元來補貼擴大的美國半導體制造和研究，三星公布了在德克薩斯州建造 11 家新芯片廠的潛在計劃，這個擴產的投資為1910億美元。

在向德克薩斯州提交的第 313 章申請中（這是將導致該州為這些項目發放稅收減免的長期規劃過程的第一步）三星表示，11 個新工廠中的第一個將在 2034 年之前投入運營。然而，這家韓國企業集團強調，公開文件并未承諾三星將建造新的芯片工廠，該公司保留更改計劃的權利。

需要強調一下，三星這個是一個潛在計劃，如果成行了，必然會在產能上給韓國巨頭帶來很大的推動。不過，這目前也只是一個假設。

其實無論是對于臺積電、三星甚至英特爾，先進工藝還是給他們帶來了很多機會。不過，正如之前的報道一樣，最近全球的芯片擴產，給這個產業帶來了更多不確定性，尤其是最近涉及先進EUV光刻機等設備的交貨延遲，會給晶圓廠的擴產帶來了不可控。

更重要一點，對于先進工藝來說，有頭部客戶一起去投入，并一起推動技術成熟，以降低成本會是新工藝持續推進的最大保證?，F(xiàn)在傳言中的英特爾的不不確定性，也給TSMC帶來了不確定性。

但毫無疑問，這是大勢所趨。
